HBM 概述
HBM（High Bandwidth Memory）是一種由AMD和SK hynix聯合開發的創新3D堆疊DRAM技術。該技術通過將多層DRAM芯片垂直堆疊，并利用高帶寬的串行接口實現與GPU或CPU的直連，從而提供遠遠超越傳統DRAM的帶寬和容量。高帶寬內存（HBM）它象征著內存技術的革命性跨越，尤其在高性能計算（HPC）、人工智能（AI）、數據中心和高端游戲等領域。
Memory 進化史

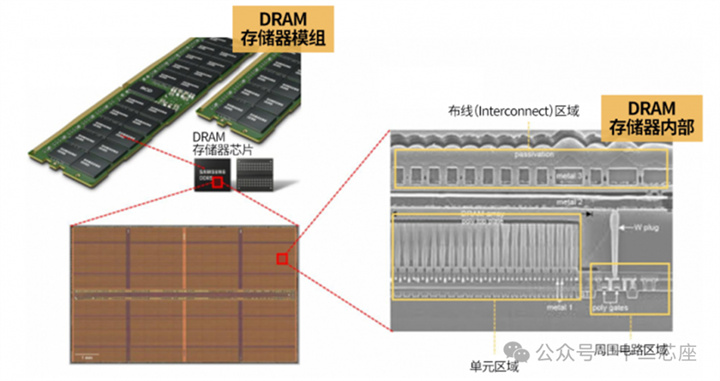

內存技術從早期的靜態隨機存取存儲器（SRAM）和動態隨機存取存儲器（DRAM）發展至今，經歷了多個關鍵階段：
SRAM 與 DRAM 的誕生 ：SRAM 憑借高速訪問特性適用于緩存場景，而 DRAM 因高存儲密度和成本效益成為主內存的首選。
同步動態隨機存取存儲器（SDRAM） ：為縮小內存與 CPU 速度差距而引入，實現單時鐘周期內數據讀寫。
雙倍數據率同步動態隨機存取存儲器（DDR SDRAM） ：利用時鐘上升沿和下降沿傳輸數據，使數據傳輸速率翻倍。
多倍數據率技術的發展 ：從 DDR 到 DDR2、DDR3、DDR4直到DDR5，內存數據傳輸速率持續提升，功耗和成本效益不斷優化。
HBM 原理

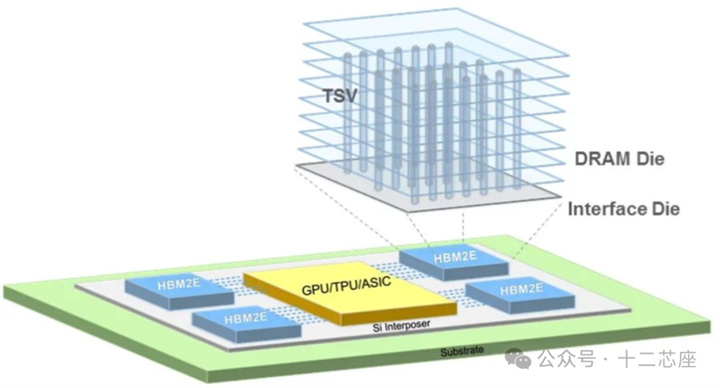

HBM 原理HBM 的核心在于獨特的 3D 堆疊架構和 TSV（Through - Silicon - Via）技術：
3D 堆疊架構 ：垂直堆疊多個 DRAM 芯片層，增加單位面積內存容量，各層 DRAM 通過微凸點與邏輯芯片相連。
TSV 技術 ：在硅芯片中垂直貫穿導電通路連接不同層次電路，減少芯片間連接長度和電阻。
高帶寬串行接口 ：與傳統并行接口相比，串行接口在更少引腳數量下實現更高數據傳輸速率。
HBM優勢
高帶寬 ：滿足高性能計算需求，帶寬遠超傳統 DRAM。
高容量 ：3D 堆疊技術在相同芯片面積內集成更多 DRAM 層，提供更大內存容量。
低功耗 ：垂直堆疊結構減少數據傳輸距離，TSV 技術也有助于降低功耗。
小尺寸 ：3D 堆疊設計使內存模塊尺寸大幅減小，利于系統緊湊設計。
HMB技術發展歷程
2013年：
AMD 與 SK hynix宣布合作開發 HBM 技術。
2015 年：
HBM 技術的開端，當時的帶寬為 1.0Gbps，容量為 2Gb。
2018年：
容量提升至 8Gb，帶寬升至 2.4Gbps。它是世界上發展最快的版本，相比前代，每芯片容量翻倍、帶寬提升 1.5 倍，熱阻也提升了 34%。
2020年：
容量和帶寬達到 16Gb 和 3.2Gbps。其在速度和容量上均有顯著增強。
2022年：
帶寬提升至 5.6Gbps，SK 海力士實現了全球首次量產。該技術具備 1.5 倍的容量提升、1.8 倍的帶寬提升、1.2Hi 連接，還采用了芯片上芯片（On-Die）、先進電源管理（通過 Temp.管理）等技術。
2024年：
容量達到 24Gb，帶寬高達 8.0Gbps。其每芯片容量提升 1.5 倍，帶寬提升 1.4 倍，并且熱阻改善了 10%，能效達到 0.9x（pJ/bit）。
2026年：
計劃在 2026 年推出 HBM4 技術，將在 JEDEC 標準下進行討論，采用混合鍵合技術以及邏輯晶圓廠生產。
總結
高帶寬內存（HBM）作為現代計算領域的一項革命性技術，憑借其獨特的 3D 堆疊架構和 TSV 技術，在性能、容量、功耗和尺寸等方面實現了全方位突破。自 2013 年問世以來，HBM 經歷了多次迭代升級，從最初的 1.0Gbps 帶寬到如今的 8.0Gbps，不僅推動了高性能計算、人工智能、數據中心等領域的快速發展，也為未來的技術演進奠定了堅實基礎。展望未來，隨著 HBM4 技術的逐步落地，這一技術將繼續引領內存發展的潮流，為人類社會的智能化進程注入更強動力。
